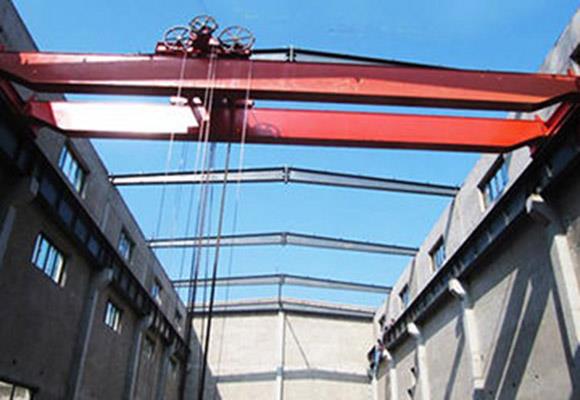

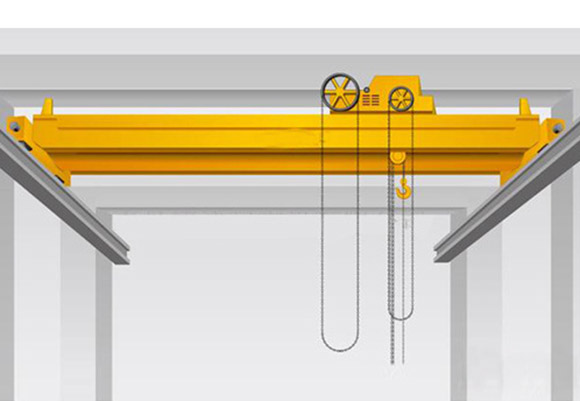

Ручний керований двокрапковий підйомний кран
Опис
Ручний дворядний кран - це невеликий тип крана, придатний для установки на заводі обладнання, технічного обслуговування та робочих місць без енергозабезпечення.

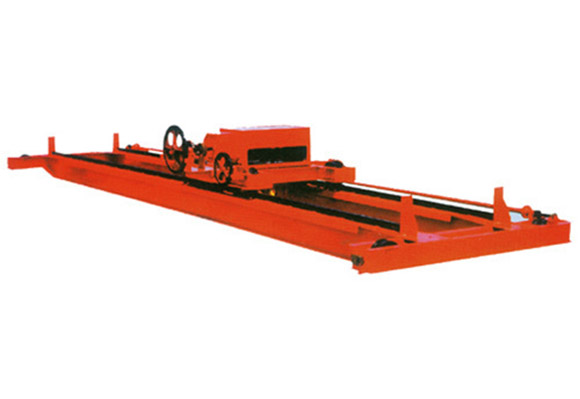

Ручний двосторонній баштовий кран складається з моста, колісного приводу та ручного монорейкового автомобіля та інших основних частин.
Вона піднімає вага від 1 тонни до 40 тонн, робоча повинна бути А1-А3 (легка).
Особливості
Продуктивність з надійністю
Гнучкість із застосуванням
Легке поводження
Легке обслуговування
Технічні характеристики
Потужність | Т. | 32 / 5,50 / 10 | ||||||||
Спан | м | 10.5 | 13.5 | 16.5 | 19,5 | 22.5 | 25,5 | 28.5 | 31.5 | |
Висота підйому | м | 16/18 | ||||||||
Швидкість підйому | м / хв | 15.6 | ||||||||
Візок - швидкість руху | м / хв | 3,36-33,6,2,9-29 | ||||||||
Крани - швидкість руху | м / хв | 92.7 | 93,7 | 86,5 | ||||||
Загальна вага | кг | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Макс. Колісний вантаж | КН | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Залізнична рекомендована | Модель | 43кг / м | ||||||||
Загальна потужність двигуна | кВт | 27.8 | 31.8 | |||||||

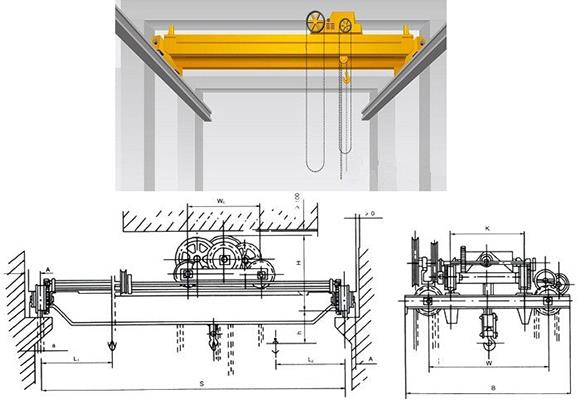

Головне вимірювання (мм) | Проміжок (м) | 10.5 | 13.5 | 16.5 | 19,5 | 22.5 | 25,5 | 28.5 | 31.5 | |
Залізничний верстат до вершини крана | H | 1750 | 1840 | |||||||
Залізнична вершина для гачкового центру | H4 | 55 | 5 | |||||||
Базова відстань крана | W | 5140 | 5334 | 5940 | ||||||
Ширина крана | B | 3450 | 4400 | |||||||
Тролейбусна залізнична відстань | К. | 1400 | ||||||||
Гачок залишив обмеження | S1 | 800 | ||||||||
Гачок право обмеження | S2 | 1250 |
